Light Intensity Sensor - BH1750FVI, GY-30

Light Intensity Sensor - BH1750FVI, GY-30

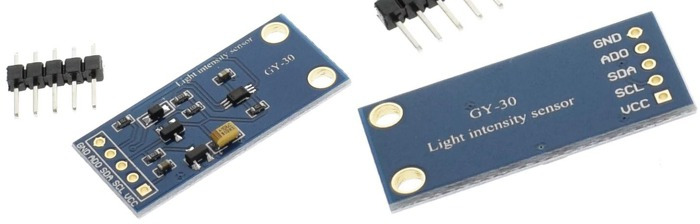

BH1750FVI 조도센서 모듈

16Bit ADC 내장.

센서의 조도 출력 값은 Lux로 출력이 되며, 마이크로컨트롤러와 I2C 인터페이스를 이용하여 측정된 조도값을 사용.

주소를 변경할 수 있다.

3.3V와 5V 시스템에서 사용 가능.

Light Range : 0 ~ 65535lx

Doc

 DataSheet : BH1750FVI.pdf

코드 라이브러리 : GitHub , BH1750-master.zip

 메카솔루션 자료 : https://blog.naver.com/roboholic84/220581641047

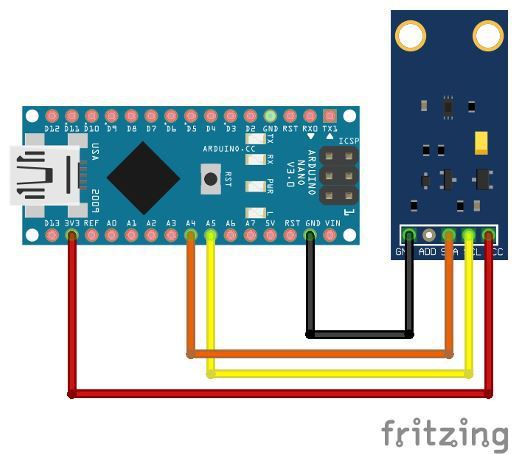

Connections:

• VCC -> 3V3 or 5V
• GND -> GND
• SCL -> SCL (A5 on Arduino Nano, Uno, Leonardo, etc or 21 on Mega and Due, on esp8266 free selectable)
• SDA -> SDA (A4 on Arduino Nano, Uno, Leonardo, etc or 20 on Mega and Due, on esp8266 free selectable)
• ADD -> NC/GND or VCC (see below)

Code

Upload the BH1750 test code to your Arduino.

#include <Wire.h> #include <BH1750.h> BH1750 lightMeter; void setup(){ Serial.begin(9600); // Initialize the I2C bus (BH1750 library doesn't do this automatically) // On esp8266 devices you can select SCL and SDA pins using Wire.begin(D4, D3); Wire.begin(); lightMeter.begin(); Serial.println(F("BH1750 Test")); } void loop() { float lux = lightMeter.readLightLevel(); Serial.print("Light: "); Serial.print(lux); Serial.println(" lx"); delay(1000);   }

Output

Moving the sensor to face more light results in the lux measurements increasing.

BH1750 Test Light: 70.0 lx Light: 70.0 lx Light: 59.0 lx Light: 328.0 lx Light: 333.0 lx Light: 335.0 lx
